เตาหลอม Tundish Continuous Caster คืออะไร?
ในสายการผลิตเหล็กกล้าสมัยใหม่ที่เริ่มจากการหลอมเศษเหล็กใน EAF ผ่านการ Refine ใน LF และ AOD ก่อนจะ Cast เป็นผลิตภัณฑ์กึ่งสำเร็จรูป Tundish และ Continuous Caster เป็นอุปกรณ์สองชนิดที่ทำงานร่วมกันในขั้นตอนสุดท้ายของกระบวนการหลอมที่สำคัญที่สุดในแง่คุณภาพของผลิตภัณฑ์ขั้นสุดท้าย
Tundish เป็นภาชนะพักโลหะหลอมเหลวขนาดกลางที่ทำหน้าที่เป็น Buffer ระหว่าง Steel Ladle ที่มีโลหะหลอมเหลวปริมาณมากและ Continuous Caster ที่ต้องการโลหะหลอมเหลวในอัตราการไหลที่สม่ำเสมอและแม่นยำตลอดกระบวนการ Casting ในขณะที่ Continuous Caster หรือ Continuous Casting Machine เป็นเครื่องจักรที่แปลงโลหะหลอมเหลวเป็น Solid Semi-Finished Product อย่าง Billet Bloom หรือ Slab อย่างต่อเนื่องโดยไม่หยุดเป็นช่วงๆ เหมือน Ingot Casting แบบดั้งเดิม
ความเข้าใจกระบวนการ Tundish และ Continuous Casting มีความสำคัญโดยตรงต่อตลาดเศษเหล็กเพราะคุณภาพและราคาของผลิตภัณฑ์เหล็กกล้าที่ผลิตออกมาขึ้นอยู่กับกระบวนการ Casting นี้อย่างมาก เศษที่มีคุณภาพสูงช่วยให้โรงหลอมผลิต Billet Bloom และ Slab ที่มีคุณภาพดีขึ้นจาก Continuous Caster บทความนี้จะอธิบายทุกแง่มุมอย่างครบถ้วน
ประวัติและพัฒนาการของเตาหลอม Tundish Continuous Caster ในอุตสาหกรรมเหล็กโลก
กระบวนการเตาหลอม Tundish Continuous Caster พัฒนาขึ้นในช่วงทศวรรษ 1940–1960 จากความต้องการแก้ปัญหาของ Ingot Casting แบบดั้งเดิมที่มีข้อเสียสำคัญหลายประการ Ingot Casting ต้องหยุดกระบวนการเพื่อเทโลหะหลอมเหลวลงแม่พิมพ์ Ingot แต่ละชุด รอให้แข็งตัวแล้วถอดแม่พิมพ์ออก จากนั้นนำ Ingot ไป Reheat ก่อน Rolling ซึ่งใช้พลังงานและเวลาสูงมาก นอกจากนี้ Ingot ยังมีปัญหา Segregation ที่ทำให้คุณสมบัติไม่สม่ำเสมอตลอดหน้าตัด
การทดลอง Continuous Casting ครั้งแรกทำในเยอรมนีโดย S. Junghans ในช่วงทศวรรษ 1940 และพัฒนาต่อในออสเตรียโดย Voest-Alpine ในช่วงทศวรรษ 1950–1960 จนสามารถผลิตเป็นเชิงพาณิชย์ได้ในทศวรรษ 1960 ต่อมา Continuous Casting แพร่หลายอย่างรวดเร็วทั่วโลกในทศวรรษ 1970–1990 จนปัจจุบันเหล็กกล้าที่ผลิตทั่วโลกมากกว่า 96% ผ่านกระบวนการ Continuous Casting ทั้งสิ้น
ในประเทศไทย โรงหลอม EAF ทุกแห่งที่ผลิต Billet สำหรับรีดเป็น Long Product อย่างเหล็กเส้นและ Wire Rod ใช้ Continuous Caster เป็นกระบวนการมาตรฐาน ไม่มีโรงหลอมรายใหญ่ที่ยังใช้ Ingot Casting แบบดั้งเดิมอีกแล้ว
หน้าที่และโครงสร้างของเตาหลอม Tundish Continuous Caster อย่างละเอียด
Tundish ในฐานะ Intermediate Vessel

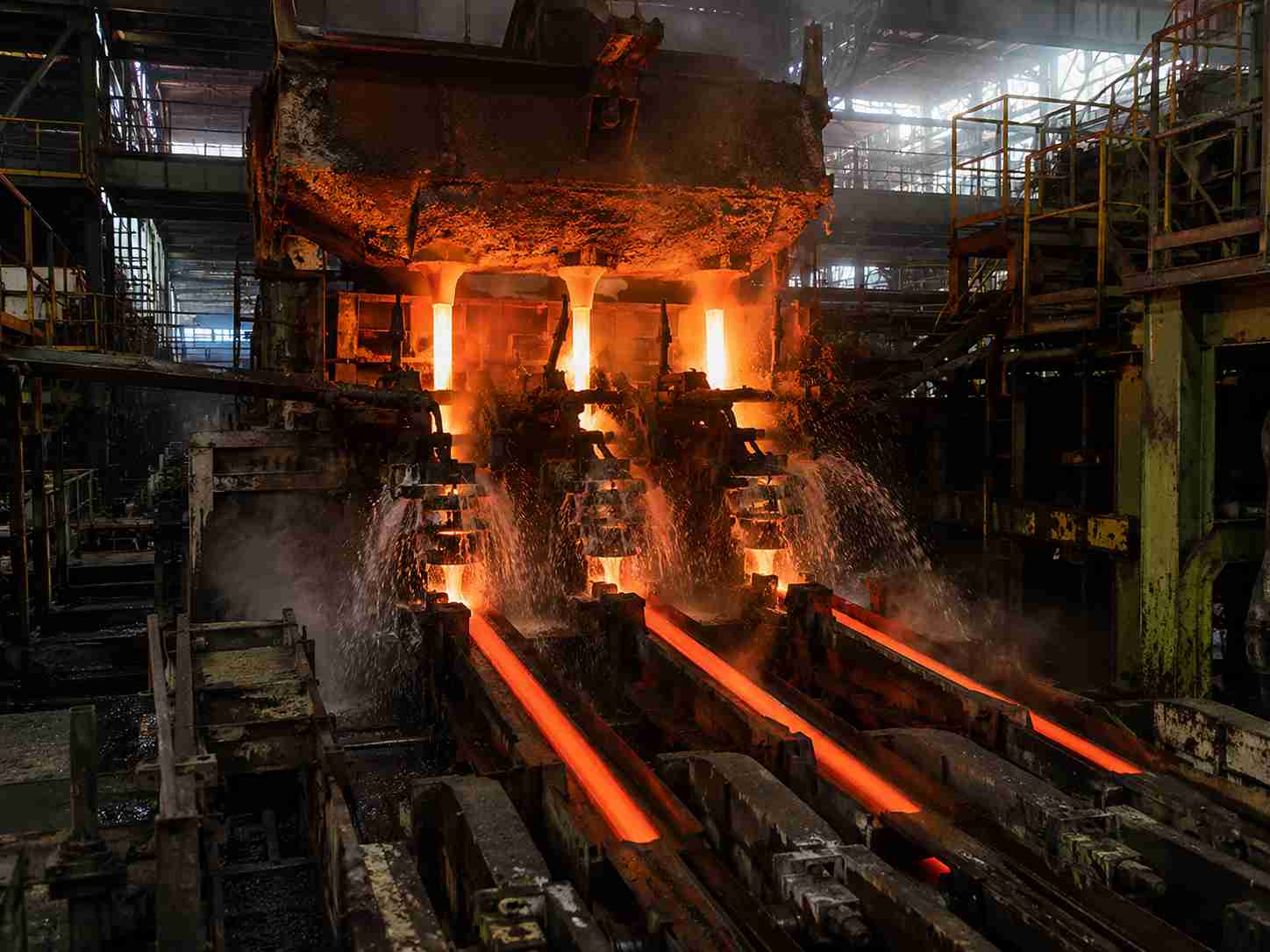

Tundish ทำหน้าที่เป็น Intermediate Vessel ระหว่าง Ladle และ Continuous Caster มีความจุในช่วง 15–60 ตัน ขึ้นกับขนาดของ Continuous Caster และจำนวน Strand ที่ต้องการ ทำจากเหล็กกล้าบุด้วยอิฐทนไฟ MgO หรือ Al₂O₃ ที่ทนต่อทั้งอุณหภูมิสูงและการกัดกร่อนของ Steel Melt ที่อุณหภูมิ 1,550–1,600°C
Tundish มีรูปทรงที่ออกแบบมาเพื่อให้โลหะหลอมเหลวไหลจาก Ladle Inlet ไปสู่ Strand Outlet อย่างราบเรียบโดยไม่เกิด Short Circuit Flow ที่ทำให้ Inclusion บางส่วนไหลตรงไป Mold โดยไม่มีเวลา Float ขึ้น Dam และ Weir ที่ติดตั้งภายใน Tundish ช่วยบังคับ Flow Path ให้โลหะหลอมเหลวไหลผ่านพื้นที่ทุกส่วนก่อนออก Strand เพื่อให้ Inclusion มีเวลา Float ขึ้นสู่ Tundish Slag ที่อยู่ด้านบน
บทบาทด้านการควบคุมอุณหภูมิ
Tundish ช่วยรักษาอุณหภูมิโลหะหลอมเหลวให้สม่ำเสมอก่อนเข้า Mold ถ้าอุณหภูมิสูงเกินไปจะทำให้ Slab หรือ Billet มีปัญหา Breakout คืออุณหภูมิสูงมากทำให้ Shell บาง Tundish Heating ด้วย Plasma Torch หรือ Induction Heating ช่วยรักษาอุณหภูมิในกรณีที่โลหะเย็นลงเร็วเกินไประหว่าง Ladle Change
บทบาทด้าน Inclusion Removal
Tundish Metallurgy ที่ดีสามารถลด Inclusion Content ใน Steel ได้อีก 30–50% จาก Steel ที่ได้จาก LF โดยให้เวลา Inclusion Float ขึ้นสู่ Tundish Slag Calcium Silicate หรือ Alumina Synthetic Slag ที่ปูบน Steel Surface ใน Tundish ช่วย Absorb Inclusion ที่ Float ขึ้นมาป้องกันไม่ให้จมกลับลงไปใน Steel
โครงสร้างและหลักการทำงานของเตาหลอม Tundish Continuous Caster
Mold — จุดเริ่มต้นของการแข็งตัว
Mold ของ Continuous Caster เป็นกล่องสี่เหลี่ยมหรือวงกลมทำจากทองแดงที่มีน้ำหล่อเย็นไหลผ่านผนังอย่างรวดเร็วเพื่อดูดความร้อนออกจากโลหะหลอมเหลวอย่างรวดเร็ว Mold มีความสูงประมาณ 700–900 มม. และสั่นขึ้นลงด้วยความถี่ 60–200 ครั้งต่อนาทีและ Stroke 2–10 มม. เพื่อป้องกันไม่ให้ Shell ติดกับผนัง Mold
โลหะหลอมเหลวที่ไหลลงจาก Tundish ผ่าน Submerged Entry Nozzle (SEN) เข้าสู่ Mold แข็งตัวที่ผนังเป็น Solidified Shell บางประมาณ 10–20 มม. ขณะที่ยังคงเป็น Liquid Core อยู่ภายใน Shell ที่บางนี้ดึงออกจาก Mold อย่างต่อเนื่องด้วยความเร็ว Casting Speed ที่ควบคุมอย่างแม่นยำ
Secondary Cooling Zone
หลังจากออกจาก Mold Strand ที่ยังมี Liquid Core เข้าสู่ Secondary Cooling Zone ที่ฉีด Water Spray หรือ Air-Mist Spray ลงบน Strand Surface เพื่อดูดความร้อนออกต่อเนื่องจนโลหะแข็งตัวหมดทุก Section Metallurgical Length คือระยะทางที่ต้องการสำหรับการแข็งตัวสมบูรณ์ขึ้นกับขนาด Strand และ Casting Speed อยู่ในช่วง 5–25 เมตร
Straightening Zone และ Cutting
Continuous Caster ในรูปแบบ Curved Mold (Bow-Type) ที่ใช้มากที่สุดมี Strand ที่โค้งออกจาก Mold แนวตั้งลงมาเป็นแนวโค้งก่อนจะ Straighten เป็นแนวนอน ณ จุดที่แข็งตัวสมบูรณ์แล้ว จากนั้น Straightened Strand จะถูกตัดด้วย Torch Cutting หรือ Mechanical Shear ให้ได้ความยาวที่กำหนด
ความแตกต่างระหว่าง Billet Bloom และ Slab
| ผลิตภัณฑ์ | หน้าตัด | ขนาดหน้าตัด | ใช้รีดเป็น | โรงหลอมในไทยส่วนใหญ่ |
|---|---|---|---|---|
| Billet | สี่เหลี่ยมจตุรัส | 100×100 – 200×200 มม. | เหล็กเส้น Wire Rod เหล็กกลม | ใช้มากที่สุด |
| Bloom | สี่เหลี่ยมจตุรัสใหญ่ | 200×200 – 500×500 มม. | H-Beam Heavy Section Rail | น้อยกว่า Billet |
| Slab | สี่เหลี่ยมผืนผ้า | หนา 150–350 มม. กว้าง 600–2,500 มม. | แผ่น HRC CRC Plate | โรงงาน Flat Product |
| Round Bloom | วงกลม | ∅200–∅600 มม. | Seamless Pipe Bar ขนาดใหญ่ | พิเศษ |
โรงหลอม EAF ในไทยส่วนใหญ่ผลิต Billet ขนาด 130×130 มม. และ 150×150 มม. สำหรับรีดเป็น Long Product ในขณะที่ Slab สำหรับรีดเป็น Flat Product อย่าง HRC และ CRC ส่วนใหญ่นำเข้าจากต่างประเทศ
ปัญหาคุณภาพที่เกิดจากเตาหลอม Tundish Continuous Caster
Internal Crack — Crack ภายใน Billet
Internal Crack เกิดจาก Thermal Stress ระหว่างการแข็งตัวที่ไม่สม่ำเสมอ มักเกิดบริเวณ Corner ของ Billet เพราะ Corner แข็งตัวเร็วกว่า Face ทำให้เกิด Stress Concentration การควบคุม Secondary Cooling ที่แม่นยำและ Mold Taper ที่เหมาะสมช่วยลด Internal Crack ได้
Centerline Segregation
Centerline Segregation เกิดจาก Carbon และ Alloying Element ที่ Solidify สุดท้ายที่แกนกลาง Billet มีความเข้มข้นสูงกว่าบริเวณอื่น ทำให้คุณสมบัติไม่สม่ำเสมอตลอดหน้าตัด Electromagnetic Stirring (EMS) ที่ติดตั้งในบริเวณ Liquid Core ช่วยผสม Liquid Metal และลด Centerline Segregation ได้
Non-Metallic Inclusion จาก Tundish
Inclusion ที่ผ่านมาจาก Tundish เพราะ Float Time ไม่เพียงพอหรือ Tundish Slag ไม่ดูดซับได้ดีพอจะปรากฏใน Billet ในรูป Alumina Cluster หรือ Silica Inclusion ที่ทำให้ผลิตภัณฑ์ขั้นสุดท้ายมี Fatigue Life ต่ำลงและ Surface Defect สูงขึ้น
Breakout
Breakout คือกรณีที่ Shell ที่บางเกินไปแตกออกระหว่าง Casting ทำให้โลหะหลอมเหลวไหลออกมาจาก Strand เป็นอุบัติเหตุที่อันตรายมากและสร้างความเสียหายต่ออุปกรณ์สูงมาก การตรวจจับ Breakout ด้วย Thermocouple ในผนัง Mold และ Breakout Detection System อัตโนมัติเป็นสิ่งจำเป็นในโรงหลอมสมัยใหม่
🔔 สอบถามข้อมูลโรงหลอมและราคาเศษเหล็กทุกชนิดได้เลยทาง LINE @steeldee หรือโทร 064-168-9656 ดูบริการทั้งหมดได้ที่ เหล็กดี.com
ข้อได้เปรียบของเตาหลอม Tundish Continuous Caster เหนือ Ingot Casting
| เกณฑ์เปรียบเทียบ | Continuous Casting | Ingot Casting |
|---|---|---|
| Yield (Metal Recovery) | 95–98% | 85–90% |
| พลังงานที่ใช้ | ต่ำกว่ามาก ไม่ต้อง Reheat | สูงกว่า ต้อง Reheat Ingot |
| Productivity | สูงมาก ต่อเนื่องตลอด | ต่ำกว่า เป็น Batch |
| คุณภาพผลิตภัณฑ์ | สม่ำเสมอกว่า Segregation น้อย | Segregation สูงกว่า |
| Inclusion Content | ต่ำกว่า Float ใน Tundish | สูงกว่า |
| ต้นทุนการผลิต | ต่ำกว่ามาก | สูงกว่า |
| ความยืดหยุ่น | ต้อง Cast ต่อเนื่อง | เปลี่ยน Grade ได้บ่อยกว่า |
| การใช้งานในปัจจุบัน | 96%+ ของเหล็กโลก | <4% เฉพาะ Special Grade |
Ingot Casting ยังใช้อยู่เฉพาะในกรณีที่ผลิต Special Steel ในปริมาณน้อยมากหรือขนาด Ingot ที่ใหญ่เกินกว่าเตาหลอม Tundish Continuous Caster จะทำได้ เช่น Large Forging Ingot สำหรับ Turbine Rotor และ Ship Propeller Shaft ขนาดใหญ่
บทบาทของ Tundish Metallurgy ในการควบคุมคุณภาพเหล็ก
Tundish Metallurgy เป็นการนำ Secondary Metallurgy Concept มาประยุกต์ใช้ใน Tundish เพื่อปรับปรุงคุณภาพ Steel ก่อน Cast ให้ดียิ่งขึ้น มีเทคนิคหลักหลายอย่างที่โรงหลอมสมัยใหม่นำมาใช้
Tundish Heating ด้วย Plasma Torch ติดตั้งบน Tundish Cover ช่วยรักษาอุณหภูมิ Steel ใน Tundish ให้อยู่ในช่วง ±5°C ที่กำหนด ลดปัญหา Temperature Drop ระหว่าง Ladle Change ที่ทำให้คุณภาพ Billet แรกๆ หลัง Ladle Change ต่ำกว่าปกติ
Argon Stirring ใน Tundish ด้วย Porous Plug หรือ Gas Bubbling Nozzle ช่วยเพิ่ม Float Velocity ของ Inclusion ทำให้ Inclusion ถูกดูดซับโดย Tundish Slag ได้เร็วขึ้น ลด Inclusion Content ใน Cast Strand ได้ 20–40% เพิ่มเติมจากกระบวนการ LF
Tundish Slag Coverage ด้วย Synthetic Slag ที่มี High Basicity และ Low Viscosity ช่วยดูดซับ Alumina Inclusion ที่ Float ขึ้นมาได้ดีมาก ป้องกัน Re-oxidation จากอากาศที่จะเพิ่ม Inclusion Content ใน Steel
Electromagnetic Stirring (EMS) และ Soft Reduction ใน เตาหลอม Tundish Continuous Caster
Mold EMS — ป้องกัน Inclusion และปรับปรุง Shell
Electromagnetic Stirring ในบริเวณ Mold ช่วยสร้าง Rotational Flow ของ Liquid Metal ใน Mold ทำให้ Shell งอกสม่ำเสมอมากขึ้น ลดปัญหา Uneven Shell ที่นำไปสู่Internal Crack และช่วย Float Inclusion ขึ้นสู่ Mold Flux ที่ปูบนผิว Steel ใน Mold
Strand EMS — ลด Centerline Segregation
EMS ที่ติดตั้งในบริเวณ Solidification Front ใน Strand ช่วยผสม Liquid Metal ที่ยังคงเหลืออยู่ที่แกนกลาง Strand ทำให้ Carbon และ Alloying Element กระจายสม่ำเสมอมากขึ้น ลด Centerline Segregation ที่เป็นปัญหาสำคัญของ High Carbon Steel อย่าง Wire Rod SAE1080 ที่ต้องการ Carbon Homogeneity สูง
Soft Reduction — แก้ปัญหา Centerline Porosity
Soft Reduction คือการบีบ Strand เล็กน้อยในบริเวณที่ Core ยังไม่แข็งตัวสมบูรณ์ ทำให้ Liquid Metal ที่ยังเหลืออยู่ถูกบีบออกมาชดเชย Solidification Shrinkage ลด Centerline Porosity และ Centerline Crack ที่เกิดจาก Shrinkage Stress ทำให้ Billet คุณภาพสูงสามารถผลิตได้ด้วย Continuous Caster แทน Ingot Casting
ความสัมพันธ์ระหว่างคุณภาพเศษเหล็กและคุณภาพ Billet ที่ได้จากเตาหลอม Tundish Continuous Caster
คุณภาพของ Billet ที่ได้จาก Continuous Caster ขึ้นอยู่กับคุณภาพของ Liquid Steel ที่เข้าสู่ Tundish อย่างมีนัยสำคัญ และคุณภาพของ Liquid Steel ขึ้นอยู่กับคุณภาพของเศษเหล็กที่ใช้เป็น Charge ใน EAF
เศษที่มี Tramp Element อย่างทองแดง Cu ดีบุก Sn และสังกะสี Zn ในปริมาณสูงไม่ถูกกำจัดออกใน EAF หรือกระบวนการ Refining ใดๆ และสะสมใน Liquid Steel ที่ผ่านเข้า Tundish และ Continuous Caster จนปรากฏใน Billet ที่ Cast ออกมา Tramp Element เหล่านี้ทำให้คุณสมบัติ Surface Quality ของ Hot Rolled Product แย่ลงเพราะ Cu และ Sn Segregate ที่ Grain Boundary ระหว่าง Hot Rolling ทำให้เกิด Surface Crack บน Wire Rod และ Bar
เศษเหล็กที่ผ่านการตรวจสอบและแยกประเภทให้ Tramp Element ต่ำโดยเฉพาะ Cu < 0.15% และ Sn < 0.025% มีมูลค่าสูงกว่าเศษที่ไม่ผ่านการตรวจสอบเพราะโรงหลอมสามารถผลิต Billet คุณภาพสูงที่ขายได้ราคาพรีเมียมกว่า
แนวโน้มเทคโนโลยี Tundish และ Continuous Casting ในปี 2026
AI Process Control สำหรับ Continuous Caster
การนำ AI และ Machine Learning มาประยุกต์กับการควบคุม Continuous Caster ช่วยทำนาย Breakout ก่อนที่จะเกิดขึ้นจริงได้ดีกว่าระบบ Rule-Based เดิม รวมถึงการ Optimize Casting Speed อุณหภูมิ Tundish และ Water Flow ใน Secondary Cooling อย่างต่อเนื่องแบบ Real-Time เพื่อรักษาคุณภาพ Billet ให้สม่ำเสมอที่สุด
Near-Net-Shape Casting ลด Rolling Steps
เทคโนโลยี Thin Slab Casting หรือ Near-Net-Shape Casting ที่ Cast Slab บาง 40–90 มม. แทน Conventional Slab 200–300 มม. ช่วยลดขั้นตอน Rolling ที่จำเป็นและประหยัดพลังงานอย่างมีนัยสำคัญ โรงงาน EV Battery ที่ต้องการแผ่น Copper และ Aluminum บางมากนำ Near-Net-Shape Casting มาใช้เพิ่มขึ้น
Green Steel และ H₂-DRI ส่งผลต่อ Casting Quality
การเปลี่ยนจาก EAF ที่ใช้เศษเหล็กเป็น EAF+DRI ที่ใช้ DRI จาก H₂-DRI ทำให้ Tramp Element ใน Liquid Steel ต่ำลงมากเพราะ DRI มี Cu Sn Zn ต่ำกว่าเศษเหล็กทั่วไปอย่างมีนัยสำคัญ ส่งผลให้ Billet และ Slab ที่ได้จาก Green Steel มีคุณสมบัติ Surface Quality สูงกว่าที่ Continuous Caster ผลิตได้
กรณีศึกษา โรงหลอมในไทยที่ Optimize Tundish เพื่อลด Inclusion
โรงหลอม EAF แห่งหนึ่งในไทยที่ผลิต Wire Rod SAE1008 สำหรับงาน Cold Drawing เป็น Nail Wire และ PC Wire ประสบปัญหา Breakage Rate สูงระหว่าง Drawing ในโรงงานลูกค้า ซึ่งตรวจพบว่ามีสาเหตุจาก Alumina Inclusion ขนาดใหญ่ใน Wire Rod
หลังจากปรับปรุง Tundish Slag Composition เป็น High Basicity Al₂O₃-CaO Slag ที่ดูดซับ Alumina Inclusion ได้ดีขึ้น เพิ่ม Argon Stirring ใน Tundish ด้วย Porous Plug ที่ก้นและติดตั้ง Flow Control Dam ภายใน Tundish ให้โลหะหลอมเหลวไหลผ่านพื้นที่มากขึ้นก่อนออก Strand
Inclusion Count ใน Billet ลดลง 42% ใน Cluster Inclusion ขนาดใหญ่กว่า 50 ไมครอน Wire Rod Breakage Rate ในโรงงานลูกค้าลดลงจาก 8.5 ครั้งต่อตันเป็น 3.2 ครั้งต่อตัน ลูกค้าให้ราคา Premium 280 บาทต่อตันเพิ่มเติมสำหรับ Wire Rod Low Inclusion Grade ทำให้รายได้เพิ่มขึ้นประมาณ 420,000 บาทต่อเดือนจาก Volume ที่ผลิต
กรณีศึกษา ผลกระทบของเศษคุณภาพสูงต่อ Billet Quality ในเตาหลอม Tundish Continuous Caster
โรงหลอมแห่งหนึ่งที่ผลิต Billet 150×150 มม. เปลี่ยน Charge Mix จากเศษ Mixed Scrap ที่มี Cu เฉลี่ย 0.22% มาเป็นเศษที่แยกประเภทให้ Cu < 0.12% โดยปฏิเสธเศษที่มี Cu สูงอย่างสายไฟ ขยะ Electronics และเศษที่มีสายทองแดงปน เปลี่ยนไปรับเศษ HMS 1 และ New Production Scrap แทน
Billet ที่ Cast ได้มี Cu ลดลงจาก 0.21% เป็น 0.11% เฉลี่ย Wire Rod ที่ผลิตจาก Billet นี้สามารถขายให้ลูกค้าที่ต้องการ Cold Drawing Wire ที่มีข้อกำหนด Cu < 0.15% ได้ในราคาพรีเมียมสูงกว่า Standard Wire Rod 350 บาทต่อตัน ประหยัดต้นทุน Scrap ที่ยอมรับ Cu สูงไม่ได้แม้จะถูกกว่าในราคาต่อตัน แต่ชดเชยได้ด้วยราคาขาย Wire Rod ที่สูงขึ้น
กรณีศึกษา ผู้รับซื้อที่เข้าใจความต้องการ Low Tramp Scrap ของโรงหลอม
ผู้รับซื้อเศษโลหะรายหนึ่งที่ศึกษากระบวนการ Continuous Casting และเข้าใจว่าโรงหลอมที่ผลิต Wire Rod คุณภาพสูงต้องการเศษที่มี Cu < 0.15% เพื่อรักษา Billet Cu ให้ต่ำเพียงพอ พัฒนาระบบรับซื้อที่ตรวจสอบและแยกเศษที่อาจมี Cu สูงอย่างเศษที่มีสายไฟหุ้มพลาสติก เศษเครื่องใช้ไฟฟ้า และเศษที่มีชิ้นส่วนทองแดงปนออกก่อน
HMS 1 สะอาด Cu ต่ำ < 0.12% ยืนยัน XRF ขายได้ราคาพรีเมียมกว่า HMS 1 ทั่วไปที่ไม่ได้ตรวจ Cu ประมาณ 80–150 บาทต่อตัน โรงหลอมที่ผลิต Special Wire Rod และ Cold Heading Quality Steel ให้ราคาพรีเมียมสำหรับ Low Tramp Scrap เพราะช่วยลดต้นทุน Dilution ด้วย DRI ที่แพงกว่า และลดปัญหา Customer Complaint จาก Surface Defect ที่เกิดจาก Cu Segregation
บทความที่เกี่ยวข้อง
สำหรับผู้ที่ต้องการข้อมูลเพิ่มเติม สามารถอ่านได้ที่ เตาหลอม Electric Arc Furnace EAF คืออะไร และ เตาหลอม Ladle Furnace LF คืออะไร รวมถึง เตาหลอม AOD Argon Oxygen Decarburization คืออะไร และ เตาหลอม Rotary Kiln DRI คืออะไร
อ้างอิงและแหล่งข้อมูล
ข้อมูลในบทความนี้อ้างอิงจาก Primetals Technologies Continuous Casting Guide และ World Steel Association Steelmaking Processes รวมถึง สถาบันเหล็กและเหล็กกล้าแห่งประเทศไทย
คำถามที่พบบ่อย
- เตาหลอม Tundish Continuous Caster คืออะไร?
ภาชนะพักโลหะหลอมเหลวระหว่าง Ladle และ Continuous Caster ครับ มีความจุ 15–60 ตัน ทำหน้าที่รักษาอุณหภูมิสม่ำเสมอ กำจัด Inclusion และจ่ายโลหะหลอมเหลวอย่างราบเรียบสู่ Mold - เตาหลอม Tundish Continuous Caster ต่างจาก Ingot Casting อย่างไร?
Continuous Casting Cast โลหะหลอมเหลวเป็นแท่งยาวต่อเนื่องโดยไม่หยุดครับ Ingot Casting เทลงแม่พิมพ์ทีละชุดต้อง Reheat ก่อน Rolling Continuous Casting ประหยัดพลังงานกว่ามาก ให้คุณภาพสม่ำเสมอกว่า และ Yield สูงกว่า - Billet Bloom และ Slab ต่างกันอย่างไร?
Billet หน้าตัดสี่เหลี่ยมเล็ก 100–200 มม. รีดเป็น Long Product ครับ Bloom ใหญ่กว่า 200–500 มม. รีดเป็น Heavy Section Slab หน้าตัดผืนผ้าหนา 150–350 มม. รีดเป็น Flat Product อย่าง HRC CRC - เหล็กดี.com ช่วยด้านคุณภาพเศษสำหรับเตาหลอม Tundish Continuous Caster ได้ไหม?
ได้ครับ มีเครือข่ายโรงหลอมที่ต้องการ Low Tramp Scrap Cu < 0.15% สำหรับ Wire Rod คุณภาพสูง ติดต่อทาง LINE @steeldee - ทำไม Tramp Element อย่าง Cu ถึงเป็นปัญหาในเตาหลอม Tundish Continuous Caster?
เพราะ Cu ไม่ถูกกำจัดใน EAF หรือ Refining Process ใดๆ ครับ สะสมใน Billet และ Segregate ที่ Grain Boundary ระหว่าง Hot Rolling ทำให้เกิด Surface Crack บน Wire Rod และ Bar - Electromagnetic Stirring ใน เตาหลอม Tundish Continuous Caster ช่วยอะไร?
ช่วยผสม Liquid Core ใน Strand ลด Centerline Segregation ครับ และ EMS ใน Mold ช่วยให้ Shell งอกสม่ำเสมอลด Internal Crack ปรับปรุงคุณภาพ Billet โดยรวม - เหล็กดี.com ช่วยประเมินราคาเศษที่เหมาะกับโรงหลอม Billet ได้ไหม?
ได้ครับ มีทีมที่เชี่ยวชาญเรื่องคุณภาพเศษและความต้องการของโรงหลอม EAF ใน Chain ผลิต Billet ติดต่อทาง LINE @steeldee - Breakout ใน Continuous Caster คืออะไร?
กรณีที่ Shell บางเกินไปแตกออกระหว่าง Casting ทำให้โลหะหลอมเหลวไหลออกครับ เป็นอุบัติเหตุอันตรายและสร้างความเสียหายสูงมาก โรงหลอมสมัยใหม่ติดตั้ง Breakout Detection System อัตโนมัติ - กระบวนการเตาหลอม Tundish Continuous Caster ใช้เวลากี่นาทีต่อ Billet?
Casting Speed ของ Billet ขนาด 150×150 มม. อยู่ที่ประมาณ 2.0–3.5 เมตรต่อนาทีครับ Billet ยาว 12 เมตรจึงใช้เวลาประมาณ 3.5–6 นาทีต่อเส้น แต่เพราะ Continuous Caster มีหลาย Strand จึงผลิตพร้อมกันหลายเส้น - Soft Reduction ช่วยแก้ปัญหาอะไรใน Billet?
ช่วยลด Centerline Porosity และ Centerline Crack ที่เกิดจาก Solidification Shrinkage ครับ โดยบีบ Strand เล็กน้อยในบริเวณที่ Core ยังไม่แข็งตัวสมบูรณ์ ทำให้ Liquid Metal ชดเชย Shrinkage ได้ - เศษเหล็กที่มี Cu สูงกระทบ Billet คุณภาพอย่างไร?
Cu สะสมใน Billet และ Segregate ที่ Grain Boundary ระหว่าง Hot Rolling ครับ ทำให้ Wire Rod และ Bar มี Surface Crack โดยเฉพาะในงาน Cold Drawing ที่ต้องการ Surface คุณภาพสูง - ทำไม 96% ของเหล็กโลกถึงใช้เตาหลอม Tundish Continuous Caster?
เพราะ Yield สูงกว่า 95–98% เทียบกับ Ingot ที่ 85–90% ประหยัดพลังงานมาก Production Rate สูงกว่า และคุณภาพสม่ำเสมอกว่าครับ ต้นทุนการผลิตต่ำกว่า Ingot Casting อย่างมีนัยสำคัญ - Tundish Heating ช่วยอะไร?
ช่วยรักษาอุณหภูมิ Steel ใน Tundish ให้สม่ำเสมอ ±5°C ครับ ลดปัญหา Temperature Drop ระหว่าง Ladle Change ที่ทำให้ Billet คุณภาพต่ำลงในช่วงเปลี่ยน Ladle - Argon Stirring ใน Tundish ทำงานอย่างไร?
Inject Argon ผ่าน Porous Plug ที่ก้น Tundish ครับ ฟองก๊าซ Argon ลอยขึ้นช่วยพา Inclusion ขึ้นสู่ผิวโลหะหลอมเหลวที่มี Tundish Slag ดูดซับ Inclusion ไว้ ลด Inclusion Content ใน Cast Strand ได้ 20–40% - แนวโน้มเตาหลอม Tundish Continuous Caster Technology ในปี 2026 จะเป็นอย่างไร?
AI Process Control สำหรับการทำนาย Breakout และ Optimize Casting Quality กำลังแพร่หลายครับ Near-Net-Shape Casting ที่ประหยัดพลังงานขยายตัว และ Green Steel จาก H₂-DRI ที่ให้ Billet คุณภาพ Surface สูงกว่าเพราะ Tramp Element ต่ำ - เหล็กดี.com ช่วยหาโรงหลอมที่รับเศษ Low Cu สำหรับ Wire Rod คุณภาพได้ไหม?
ได้ครับ มีเครือข่ายโรงหลอมพาร์ทเนอร์ที่ให้ราคาพรีเมียมสำหรับ HMS 1 Low Tramp Cu < 0.12% ติดต่อทาง LINE @steeldee - Mold Flux ในเตาหลอม Tundish Continuous Caster ทำหน้าที่อะไร?
Mold Flux หรือ Casting Powder ที่ปูบน Steel Surface ใน Mold ทำหน้าที่หลายอย่างครับ ดูดซับ Inclusion ที่ Float ขึ้นมา หล่อลื่นระหว่าง Shell กับผนัง Mold ควบคุมอัตราการถ่ายความร้อนจาก Shell ไปผนัง Mold และป้องกัน Re-oxidation ของ Steel Surface - เหล็กดี.com รับราคาภายในกี่นาทีสำหรับเศษ Low Tramp Quality?
รับราคาภายใน 15 นาทีครับ ทุกวัน 8.00–20.00 น. ติดต่อทาง LINE @steeldee หรือโทร 064-168-9656
บริการให้ข้อมูล Tundish Continuous Casting และเชื่อมต่อโรงหลอมคุณภาพ โดย เหล็กดี.com
เหล็กดี.com มีความเข้าใจเชิงลึกเกี่ยวกับกระบวนการ Tundish และ Continuous Casting ตลอดจนความต้องการคุณภาพเศษเหล็กของโรงหลอมที่ผลิต Billet Bloom และ Slab คุณภาพสูง พร้อมให้คำแนะนำเรื่องการแยกประเภทเศษเพื่อลด Tramp Element อย่าง Cu Sn Zn ก่อนขายให้โรงหลอม ซึ่งช่วยให้ผู้ขายได้ราคาพรีเมียมจากโรงหลอมที่ผลิต Special Grade และโรงหลอมได้ Billet คุณภาพที่ขายได้ราคาสูงกว่า มีเครือข่ายโรงหลอมพาร์ทเนอร์ที่ใช้ Continuous Caster ทันสมัยในไทยพร้อมรับเศษคุณภาพสูงในราคาที่เป็นธรรม ดูบริการครบทุกประเภทได้ที่ เหล็กดี.com — ตัวแทนนำส่งเศษเหล็กเข้าโรงหลอม
ติดต่อขอราคาฟรี ไม่มีข้อผูกมัด
LINE Official: @steeldee
โทร: 064-168-9656
เว็บไซต์: www.steeldee.com
อีเมล: info@steeldee.com
รับราคาภายใน 15 นาที ทุกวัน 8.00–20.00 น.
